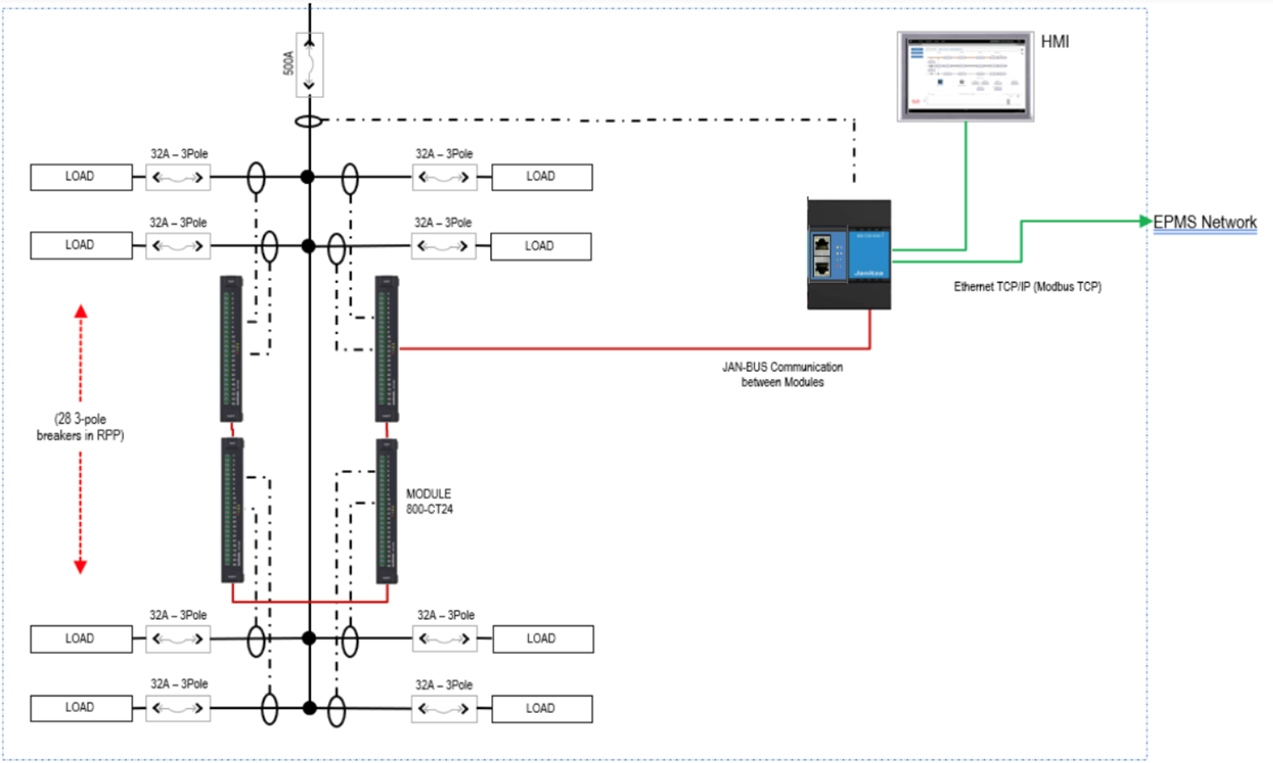

De 800-CT24 stroommeetmodule is een module voor de aansluiting van
24 low power (333mV) stroomtransformatoren uit de CT24-SC serie (leverbaar in 50A, 75A en 100A). Deze serie low power stroomtransformatoren zijn voorzien van een molex stekker waardoor ze eenvoudig en snel zijn aan te sluiten op deze stroommeetmodule. Op een UMG 800 serie hoofdmodule kunnen
maximaal 3 van deze 800-CT24 stroommeetmodules aangesloten worden
# om zo een uitgebreid meetsysteem te creëren voor het meten van een volledige installatie.
De 800-CT24 module beschikt over
6 meetgroepen van 4 kanalen. De module is ideaal voor niveau 5 metingen met stromen tot maximaal 100A. Per groep is het mogelijk om 1x 3f+n of 4x 1f te meten. Voor de onderlinge verbinding van meerdere modules (max. 3) kan een standaard RJ45 ethernetkabel gebruikt worden. Voor de verbinding met de hoofdmodule is een standaard RJ45 ethernetkabel nodig maar hierbij is óók de
800-CON-RJ45 communicatiemodule nodig. Door het gebruik van ethernetkabels is een afstand tot wel 100 meter haalbaar.
Belangrijkste kenmerken 800-CT24 stroommeetmodule:
- Maakt de aansluiting van 24 low power (333mV) stroomtrafo’s mogelijk
- Max. 3 modules aan te sluiten op een UMG 800 serie hoofdmodule
- Beschikt over 6 meetgroepen van 4 kanalen
- Stroomtrafo’s zijn eenvoudig via molex stekker aan te sluiten
- Ideaal voor niveau 5 metingen tot max. 100A
- Meting van 1 x 3f+n of 4 x 1f per groep
- Te verbinden met standaard RJ45 ethernetkabel#
- Afstand tot wel 100 meter haalbaar
# Voor de verbinding met de UMG 800 serie hoofdmodule is één 800-CON-RJ45 module benodigd.
