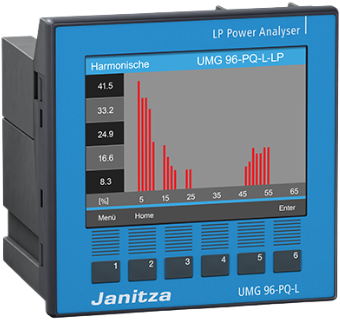

UMG 96-PQ-L-LP (90...277Vac/90...250Vdc) | Power analyser

Welke lengte heeft u nodig?
/
U heeft 0 stuks nodig voor 0 euro incl. BTW
UMG 96-PQ-L-LP (90...277Vac/90...250Vdc)
660,00
Voeg toe aan offerteZet op verlanglijstje
  Voorraad: 10 stuk(s)
 Voor 13:00 besteld, dezelfde werkdag verzonden

Toevoegen aan favorieten
UMG 96-PQ-L-LP (90...277Vac/90...250Vdc) | Power analyser
UMG 96-PQ-L-LP (90...277Vac/90...250Vdc) | Power analyser
660,00
  • Artikelomschrijving & specificaties
  • Documenten
  • Gerelateerde artikelen
  • Veel gestelde vragen

Barcode

Artikelomschrijving

De UMG 96-PQ-L-LP power analyser is een geavanceerd en veelzijdig low power meetinstrument voor de analyse van de netvoedingskwaliteit en het energieverbruik van TN of TT netten. Tevens beschikt de UMG 96 PQ-L-LP over functies voor aardfoutstroommeting en temperatuurbewaking. De analyser is geschikt voor directe aansluiting van Rogowski spoelen of low power trafo’s met een uitgang van 333 mV. De analyser slaat alle meetgegevens op en maakt deze duidelijk inzichtelijk door middel van het grafische display. Met deze power analyser krijgt u volledig inzicht in de stroomkwaliteit van uw elektrische installatie en voorkomt u systeemstoringen.

Grafisch display
De UMG 96-PQ-L-LP is voorzien van een grafisch display voor de directe weergave van allerlei meetwaardes. Zo beschikt de analyser over een oscilloscoopfunctie en is het mogelijk om fasordiagrammen te maken voor een directe inzage in de meetgegevens. Naast een direct ‘live’ inzicht is het ook mogelijk om opgeslagen meetwaardes weer te geven. De power analyser beschikt over een groot geheugen die, dankzij een speciale gegevenscompressie, de opslag van gegevens voor jaren garandeert (tot wel 15 jaar).

Power quality
Voor een duidelijk inzicht in de stroomkwaliteit van uw elektrische systeem kan de UMG 96-PQ-L-LP harmonische tot de 65e orde meten. Met een bemonsteringsfrequentie van 280 punten per periode van 20 ms en een 20 ms RMA waarde geheugen biedt de power analyser een gedetailleerd inzicht in de status en kwaliteit van uw elektrische installatie.

Low power
De UMG 96-PQ-L-LP is een low power analyser wat enkele voordelen met zich meebrengt. In de eerste plaats zijn low power stroomtrafo’s goedkoper en kleiner. Bij ruimtegebrek in een schakelkast kan een low power stroomtrafo wellicht wél passen waar een klassieke stroomtrafo niet past. Tevens hoeft een low power trafo niet kortgesloten te worden wanneer deze om een actieve geleider zit. Dit maakt een low power trafo daarom ook nog eens veiliger voor de installateur. Wel is het zo dat bij een low power meetapparaat zoals deze UMG 96-PQ-L-LP alléén gebruik gemaakt kan worden van low power stroomtrafo’s of low power Rogowski spoelen.

Uitbreiding
De UMG 96-PQ-L-LP kan worden uitgebreid voor extra functionaliteit. Voor configuratie van de meter, een uitgebreide analyse van de meetgegevens of voor inzage van de meetgegevens op afstand is het mogelijk om de UMG 96-PQ-L-LP te gebruiken in combinatie met de Janitza GridVis® software. De hiervoor benodigde 96-PA-RCM-EL module biedt tevens een gateway functie, een Ethernet interface en de mogelijkheid voor 5 gelijktijdige Modbus verbindingen.


Belangrijkste kenmerken UMG 96-PQ-L-LP power analyser:
  • Meet en analyseert onder andere netvoedingskwaliteit en het energieverbruik
  • Beschikt over functies voor aardfoutstroommeting en temperatuurbewaking
  • Geschikt voor directe aansluiting van 333 mV Rogowski spoelen of stroomtrafo’s
  • 64 MB geheugen voor opslag van de meetdata (tot 15 jaar)
  • Grafisch kleurendisplay met o.a. oscilloscoop en fasordiagrammen
  • Meet harmonische tot de 65e orde, 280 samples per periode
  • Overspanningscategorie: 600V CAT III / 300 V CAT IV
  • 3 digitale ingangen, 3 digitale gangen, 1 analoge uitgang
  • Modbus RTU interface en RS-485 standaard
  • Apart verkrijgbare 96-PA-RCM-EL module voor extra communicatiemogelijkheden
  • Intuïtieve bediening en configuratie via 6 toetsen
  • Te gebruiken met Janitza GridVis® software voor extra functionaliteit

Documenten

Specificaties

Communicatie interface

Een communicatie interface is een fysieke of softwarematige verbinding tussen twee systemen of apparaten, die ervoor zorgt dat ze met elkaar kunnen communiceren en gegevens kunnen uitwisselen.

Communicatie interfaceRS485
Modbus RTU
SerieUMG 96-PQ-L-LP
Digitale ingangen3
Digitale uitgangen3
Analoge ingangen0 - 20 mA
Geheugen

Meetinstrumenten van Janitza zijn voorzien van geheugen, zodat voor langere tijd meetwaarden in het geheugen kunnen worden opgeslagen.

Geheugen64 MB
Hulpspanning

Hulpspanning is de extra spanning die nodig is om een apparaat te voorzien van stroom voor de juiste werking en metingen.

Hulpspanning90...250 VDC
90...277 VAC
GebruikersinterfaceKleurenscherm
Harmonischen

Een harmonische is een frequentie die een geheel veelvoud is van de grondfrequentie. De grondfrequentie is de laagste (eigen)frequentie die een systeem van nature vertoont. Een eigenfrequentie van een systeem is een frequentie die dat systeem van nature kan vertonen.

HarmonischenU/I t/m 65ste orde
MerkJanitza
CategoriePower analysers
EAN Code4251861102655
ArtikelnummerJA100496
Leverancierscode5236006
Verpakkingst
