ILME MIXO, het modulaire connectorsysteem
De MIXO-serie van ILME is een modulair connectorsysteem met meer dan vijftig modules, waarmee in de standaard behuizingen van ILME een connector op maat kan worden samengesteld. De modules worden naast elkaar geplaatst en vormen samen één contactblok in een standaard metalen frame. Nadat de modules zijn geplaatst en vergrendeld met een speciale strip, kan de connector in de behuizing worden geplaatst.
Open connectorsysteem
MIXO is een open connectorsysteem met heel veel configuratiemogelijkheden. Hierdoor kan de connector aangepast worden naar behoefte van de gebruiker. Modules voor vermogen, data, glasvezel en lucht zijn vrij te combineren in één behuizing. Het programma wordt continu uitgebreid, waardoor er steeds meer configuraties mogelijk zijn.
Modulaire connector zelf samenstellen
Stel uw eigen modulaire connector samen
Met de modulaire MIXO-binnenwerken bent u in staat om uw eigen connector samen te stellen. ILME heeft een online configurator om u te helpen bij het samenstellen van de connector.
Modulair binnenwerk
Het MIXO-binnenwerk bestaat uit een male of female frame met plaats voor maximaal zes modules. Voeding en datacontacten hebben een range van 4 A tot 300 A. Aansluitmethoden bestaan uit een krimp of veerklem. Voor Coax, glasvezel, Sub-D, USB en RJ45 Ethernet zijn er specifieke modules.
De modulaire connector past in een standaard 6-, 10-, 16- of 24-polige behuizing.
De binnendiameter voor pneumatische modules zijn verkrijgbaar vanaf 1,6 mm tot 10 mm en geschikt tot maximaal 10 bar. De female contacten hebben een geïntegreerde afsluitklep om de pneumatische druk af te sluiten zodra de connector wordt ontkoppeld.
Instructievideo: zelf uw connector samenstellen
Robuuste lichtgewicht behuizingen - MIXO ONE en TWO
Met de MIXO ONE- en TWO-behuizingen kunnen de meer dan 40 verschillende modules van de MIXO-serie als onafhankelijke connector gebruikt worden. De MIXO ONE-behuizing is geschikt voor één module, terwijl de MIXO TWO ruimte biedt aan twee (verschillende) MIXO-modules. De robuuste lichtgewicht behuizing (aluminium of kunststof) met directe PE-aansluiting kan worden gecombineerd met shielded MIXO-inserts, waardoor de connector ook geschikt is voor EMC-kritische toepassingen.
Kenmerken MIXO ONE- en TWO-connectorsysteem:
- Eenvoudige aansluiting van de aarde door de tweedelige behuizing
- Robuuste beugel met geringe slijtage
- Bevestiging aan de schakelkast makkelijker door interne afdichting
- Van 1-polig 100 A/830V en 2-polig 16A/2500V tot 25-polig 4A/50V, en andere verbindingen zoals RJ45, USB of glasvezelkabels
- Voorkom onjuiste verbindingen met 4 codeerelementen voor 16 coderingen
- Kabelinvoer M20 en M25, zijdelings of recht
ILME MIXO - Open connectorsysteem
MIXO-module voor energieopslag met hoog vermogen
Om de groeiende energietransitiemarkt te bedienen, waarin hoge vermogens en compactheid moeten worden gecombineerd, is het van belang dat energiesystemen en bijbehorende kabelconfecties veilig, kosteneffectief en ruimtebesparend geïntegreerd worden.
ILME presenteert haar eigen oplossing, de CX 01 YAF/M high-power MIXO-module. Deze module is ontworpen om zo min mogelijk ruimte in beslag te nemen en toch geschikt te zijn voor een vermogen tot 200 A.

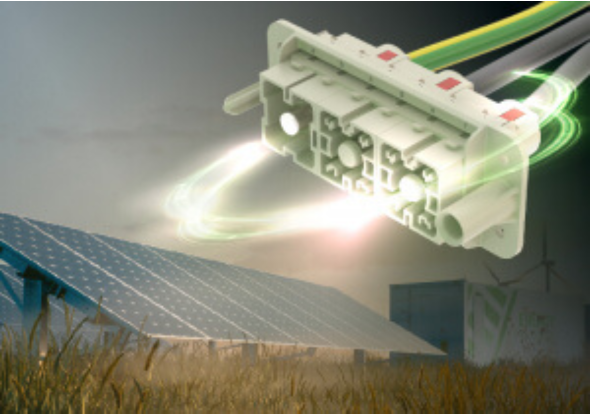

MIXO voor ESS- en zonne-energiesystemen
De energietransitie stelt steeds hogere eisen aan verbindingstechniek. Systemen voor energieopslag (ESS) en zonne-energie moeten hoge vermogens veilig kunnen verwerken, terwijl de beschikbare ruimte in kasten en installaties beperkt is. Tegelijkertijd is er ook behoefte aan een betrouwbare overdracht van data en signalen. Met ILME MIXO combineert u al deze functies in één compacte en bedrijfszekere connector.
Alles-in-één connectoroplossing
Met de high-power modules van de MIXO-serie combineert ILME vermogen, data en signalen in één compacte en bedrijfszekere connector. De modules en stift- en buscontacten zijn ontworpen voor vermogens tot 300 A en kabeldiameters tot 120 mm². Dankzij geïntegreerde PE-modules (CX 01 GPE en CX 01 30PE) en een hoge mate van veiligheid, waaronder IP2X-aanrakingsbeveiliging tot 1.600 V, blijft de installatie betrouwbaar, zelfs bij zware belasting. Voor communicatie en signaaloverdracht zijn er bovendien specifieke modules beschikbaar, zoals glasvezel- en datamodules.
Praktische voordelen voor ESS en PV
De MIXO high-power connectoren combineren vermogen, aarding en communicatie in één compacte behuizing. Dat bespaart ruimte, verkort de montagetijd en verhoogt de betrouwbaarheid van uw ESS- en PV-installaties. Zo beschikt u over een flexibele, veilige en toekomstbestendige oplossing.
Industrial Connection
De MIXO-serie van ILME is slechts één onderdeel van het brede programma van ILME. Voor uiteenlopende toepassingen zijn er verschillende connectoren, behuizingen en componenten beschikbaar, zodat altijd de juiste verbinding kan worden gemaakt.
Ontdek ook:
- Binnenwerk industrieconnectoren
Frames en inzetstukken in diverse uitvoeringen en poolconfiguraties, geschikt voor uiteenlopende contacttypen en belastingen. - Metalen behuizingen
Robuuste connectorbehuizingen met hoge beschermingsgraad, ideaal voor zware industriële omgevingen met stof, vocht of mechanische belasting. - Kunststofbehuizingen
Lichtgewicht behuizingen met een hoge mate van bescherming en veelzijdigheid, geschikt voor toepassingen waar compactheid en gebruiksgemak belangrijk zijn. - Stift- en buscontacten
Hoogwaardige contacten in verschillende diameters en materialen, ontworpen voor betrouwbare verbindingen en een lange levensduur.
